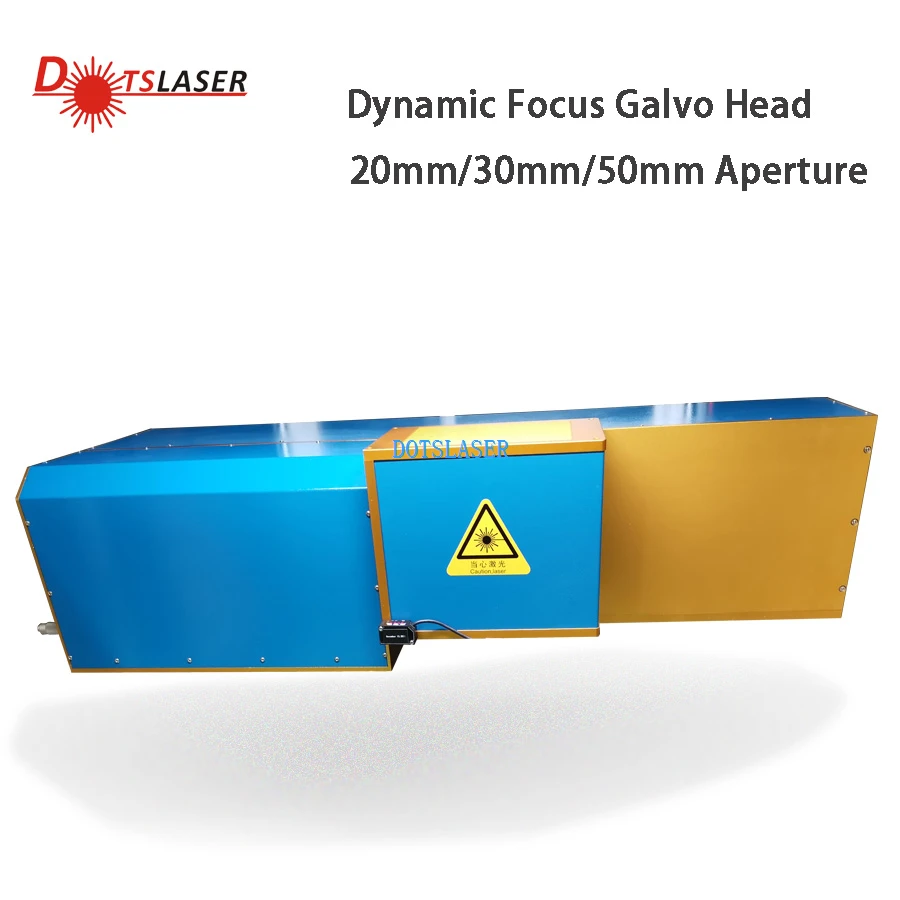

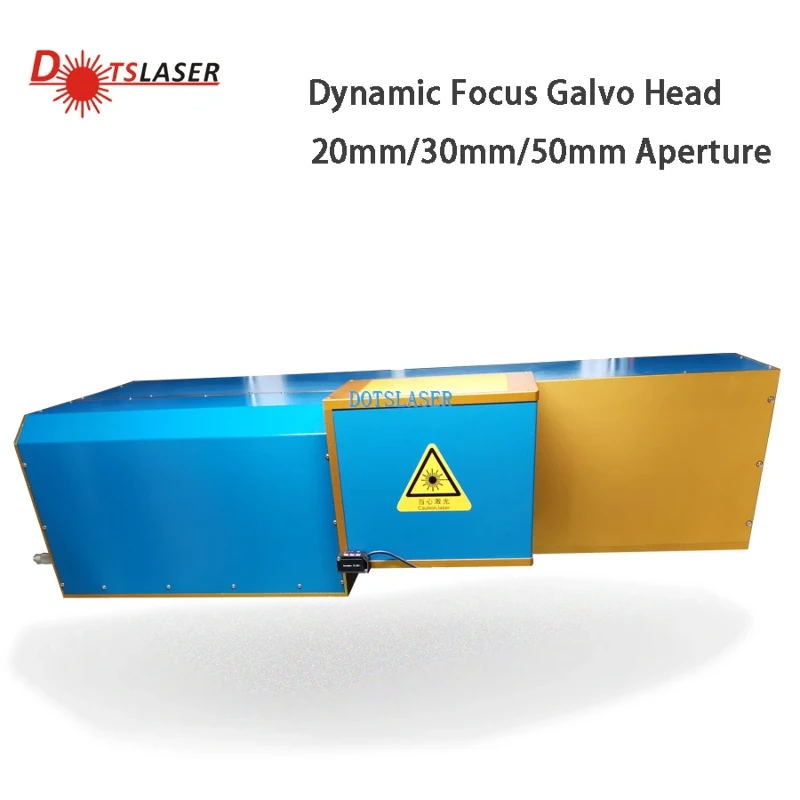

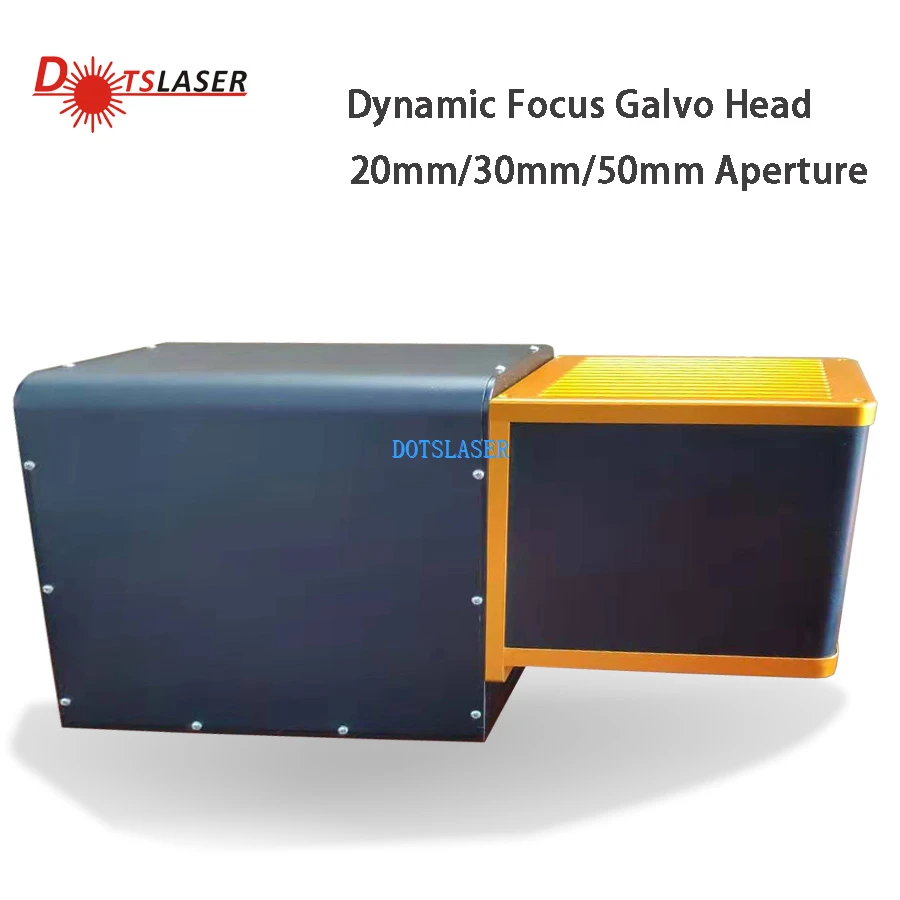

Co₂ لیزر اسکین ہیڈ
Co₂ لیزر اسکین ہیڈ
مصنوعات کی تفصیل
Co₂ لیزر اسکین ہیڈ ، جسے گالوو اسکینر یا گالوانومیٹر اسکینر بھی کہا جاتا ہے ، Co₂ لیزر مارکنگ یا کندہ کاری کے نظام میں ایک کلیدی جزو ہے۔ یہ لیزر بیم کو درست طریقے سے ری ڈائریکٹ کرنے کے لئے ذمہ دار ہے جس میں تیزی سے اور عین مطابق حرکت پذیر آئینے کے ذریعہ کندہ ہونے والے مواد پر۔ یہ اسکینرز خاص طور پر کوئ لیزرز کے ساتھ کام کرنے کے لئے ڈیزائن کیے گئے ہیں ، جو عام طور پر لکڑی ، ایکریلک ، گلاس ، کاغذ ، چمڑے اور بہت کچھ جیسے مواد کو نشان زد کرنے اور کندہ کرنے کے لئے استعمال ہوتے ہیں۔
Co₂ لیزر اسکین ہیڈ مندرجہ ذیل اہم اجزاء پر مشتمل ہیں:
گالوانومیٹر موٹرز
یہ موٹریں بجلی کے اشاروں کو مکینیکل تحریک میں تبدیل کرکے آئینے کی پوزیشن کو کنٹرول کرتی ہیں۔ اعلی معیار کے گالوانومیٹر موٹرز تیز اور عین مطابق حرکتوں کو قابل بناتے ہیں ، جس کے نتیجے میں تیز کندہ کاری کی رفتار اور درستگی میں بہتری آتی ہے۔
آئینے
اسکین ہیڈ میں آئینے مادے پر لیزر بیم کی عکاسی اور ہدایت کرنے کے لئے ذمہ دار ہیں۔ ان کو ایک ایسے مواد سے بنے ہونا چاہئے جو کو لیزر طول موج کے لئے انتہائی عکاس ہو ، عام طور پر سونے یا ڈائی الیکٹرک کوٹنگ کے ساتھ ، تاکہ Co₂ لیزرز سے وابستہ توانائی کی سطح کو برقرار رکھا جاسکے۔
عینک
اسکین ہیڈ کے اندر موجود عینک لیزر بیم کو مواد پر واضح طور پر مرکوز کرنے کے لئے ذمہ دار ہے ، جس کے نتیجے میں صاف اور درست نشانات یا نقاشی ہوتی ہے۔ یہ ٹیکنالوجی ہمیں آسانی اور صحت سے متعلق بہت سارے مواد پر خوبصورت اور پیچیدہ ڈیزائن بنانے کے قابل بناتی ہے۔
الیکٹرانکس کو کنٹرول کریں
کنٹرول الیکٹرانکس لیزر مارکنگ سسٹم کے اہم اجزاء جیسے گیلو اسکینر ، لیزر سورس اور کنٹرول سافٹ ویئر کے اہم اجزاء کے مابین مواصلات کو مؤثر طریقے سے سہولت فراہم کرتا ہے۔
کوئ لیزر اسکین ہیڈ میں عمدہ کارکردگی کے ساتھ کم بڑھے ، اعلی پوزیشننگ کی درستگی ، اور قابل اعتماد اور مستحکم آپریشن کی خصوصیات ہیں۔ یہ مختلف طول موج اور بجلی کی سطح کے لینسوں کو ایڈجسٹ کرسکتا ہے ، اور طویل المیعاد نظام کے استحکام کو یقینی بناتے ہوئے ، درخواست کی زیادہ تر ضروریات کو پورا کرسکتا ہے۔
کو لیزر اسکین ہیڈ سخت مادی معائنہ سے گزرتا ہے اور بالغ مینوفیکچرنگ کے عمل کو استعمال کرتا ہے۔ آسکیلیٹنگ آئینے کا نظام ایک اعلی صحت سے متعلق اور تیز رفتار سروو کنٹرول سسٹم ہے جو ایک ڈرائیونگ بورڈ اور تیز رفتار آسکیلیٹنگ موٹر پر مشتمل ہے ، جو بنیادی طور پر لیزر مارکنگ ، لیزر اندرونی کندہ کاری ، اسٹیج لائٹنگ کنٹرول ، لیزر پنچنگ ، اور بہت کچھ کے لئے استعمال ہوتا ہے۔ یہ ایک ایڈجسٹ مارکنگ رینج ، تیز ردعمل کا وقت ، اعلی مارکنگ اسپیڈ ، اور آپٹیکل راہ کی اچھی سگ ماہی کارکردگی کا حامل ہے۔ مضمون کو ایک مثبت لہجہ برقرار رکھنا چاہئے اور منفی مواد سے بچنا چاہئے۔
مصنوعات کے پیرامیٹرز
| لیزر کی قسم | 10600nm RF CO2لیزر ماخذ |
| ورکنگ فیلڈ | 300 × 300 ملی میٹر ~ 1200 × 1200 ملی میٹر |
| ان پٹ بیم کا سائز | 2.5 ~ 10 ملی میٹر |
| X & Y محور یپرچر کے سائز کو آئینہ دار کرتا ہے | 20 ملی میٹر/30 ملی میٹر/50 ملی میٹر |
| لائن مارکنگ کی رفتار | 8 سے کم یا اس کے برابر ، 000 ملی میٹر/s |
| پوزیشننگ کی رفتار | 1 00 ، 00 ملی میٹر/s |
| لکھنے کی رفتار | 125cps |
| مرحلہ رسپانس ٹائم (مکمل پیمانے کا 1 ٪) | 940us |
| مرحلہ رسپانس ٹائم (مکمل پیمانے کا 10 ٪) | 1500US |
| غلطی کا وقت سے باخبر رہنا | 440Us سے کم یا اس کے برابر |
| غلطی اور صحت سے متعلق | لکیریٹی 99.9 ٪ |
| تکرار (RMS) | μ 8μrad |
| غلطی حاصل کریں | m 5mrad |
| صفر آفسیٹ | m 5mrad |
| 8 گھنٹے سے زیادہ طویل مدتی بہاؤ | ＜ 0. 5mrad |
| پیمانے کا بہاؤ | ＜ 40ppm/ ڈگری |
| صفر بڑھے | ＜ 15μrad/ ڈگری |
| پیکیجنگ کی تفصیلات | لکڑی کا معاملہ برآمد کیا یا آپ کی ضروریات کے مطابق |
| وارنٹی | 1 سال |
| فروخت کے بعد کی خدمت فراہم کی گئی | آن لائن مدد |
|
طاقت اور سگنل
|
|
| ان پٹ وولٹیج | ± 24VDC |
| ریٹیڈ کرنٹ | 4A |
| انٹرفیس سگنل | |
| ڈیجیٹل | xy 2-100 |
| مشینری اسکین زاویہ | .5 12.5 ڈگری |
جب کسی کو لیزر اسکین ہیڈ کا انتخاب کرتے ہو تو ، اپنے منصوبے کی مخصوص ضروریات کی بنیاد پر اسکیننگ کی رفتار ، صحت سے متعلق ، اور یپرچر سائز جیسے عوامل پر غور کریں۔ مزید برآں ، ہموار آپریشن کے ل your آپ کے لیزر سسٹم اور کنٹرول سافٹ ویئر کے ساتھ مطابقت ضروری ہے۔ آخر میں ، ایک معروف برانڈ کا انتخاب آپ کے کو لیزر مارکنگ یا کندہ کاری کے نظام کے ل quality معیار ، وشوسنییتا اور لمبی عمر کو یقینی بنا سکتا ہے۔
Co₂ لیزر اسکین ہیڈ یہ لیزر مارکنگ مشین کا ایک اہم جزو ہے ، جس میں نقشہ سازی کی اعلی کارکردگی ، اچھی گرافک درستگی اور کوئی مسخ نہیں ہے ، جو لیزر مارکنگ کے معیار اور رفتار کو بہت بہتر بناتا ہے۔ یہ اسکیننگ کی رفتار اور پوزیشننگ کی درستگی کی ایک نئی سطح کو حاصل کرتا ہے۔ ہم بہترین فوکس کوالٹی اور مستحکم عمل کے پیرامیٹرز کی ضمانت کے ل all تمام آپٹیکل اجزاء کو واضح طور پر بہتر اور کمیشن دیتے ہیں۔
1. کوالٹی اشورینس اور فروخت کے بعد کی خدمت
سامان کی وارنٹی کی مدت 12 ماہ ہوگی جب سے سامان صارفین کے ذریعہ استعمال کیا جاتا ہے ، تنصیب اور ڈیبگنگ مکمل ہوجاتی ہے اور اس کا مطالبہ طلبہ کے ذریعہ قبول کیا جاتا ہے۔ ڈوٹسلاسر مصنوع کے بعد کی فروخت کے کام کے کام کو بہت اہمیت دیتا ہے ، ایک بار جب صارف کو صارف کے حوالے کردیا جاتا ہے تو ، کمپنی نے فوری طور پر صارف کے بعد کی خدمت کی فائل کو قائم کیا ، اور صارف کی مصنوعات کے استعمال کی حیثیت کو باقاعدگی سے ٹریک کیا ، تمام ان کا جواب دیں۔ صارف کے مسائل ، سامان کی ناکامی کے بارے میں صارف کی اطلاعاتی معلومات موصول ہوئے ، کمپنی کے کارکن 2 گھنٹوں کے اندر تیز ردعمل دے سکتے ہیں۔ اگر ٹیلیفون کی رہنمائی کا ازالہ کرنا مشکل ہے تو ، ہماری کمپنی کا تکنیکی عملہ مدد فراہم کرنے کے لئے 24 گھنٹوں کے اندر کسٹمر سائٹ پر پہنچ سکتا ہے۔
2. تنصیب اور ڈیبگنگ
مشین کی تنصیب سے پہلے ، ہماری فیکٹری آپ کو ایک بنیادی ڈھانچے کی تنصیب فائل کی پیش کش کرے گی ، اچھی ضرورت 2 ہفتوں کی فراہمی آپ کو وہاں پہنچائے گی ، ڈوٹسلیسر کے انجینئر آپ کی سائٹ پر پہنچیں گے اور مشین کا دوبارہ معائنہ کریں گے۔ تمام شرائط سامان کی تنصیب اور کمیشننگ کی ضروریات کو پورا کرتے ہیں ، سامان وقت پر نقل و حمل کرے گا۔ سامان کی تنصیب اور کمیشننگ کا وقت تقریبا five پانچ کام کے دن ہے ، پہلے تین دن سسٹم کے استعمال سے منسلک ہوتے ہیں ، اور سروس پروجیکٹ کے بعد یہ نظام چل رہا ہے۔ انجینئر اگلے دو دن میں بنیادی بحالی کے طریقہ کار اور سامان کی عمومی آپریٹنگ خصوصیات پر اہل آپریٹرز کو تربیت دے گا
3. خدمت کی حمایت
اگر وارنٹی کی مدت کے دوران سسٹم کے کسی بھی حصے میں کوئی پریشانی ہو تو ، ڈوٹسلیسر اچھی طرح سے تربیت یافتہ سروس انجینئر سیل فون کال فراہم کرنے یا سائٹ پر سروس شروع کرنے کے لئے تیار ہیں ، اگر وارنٹی کی مدت کے دوران مشین کو کوئی مسئلہ ہے تو ، براہ کرم ہم سے براہ راست رابطہ کریں۔ !
