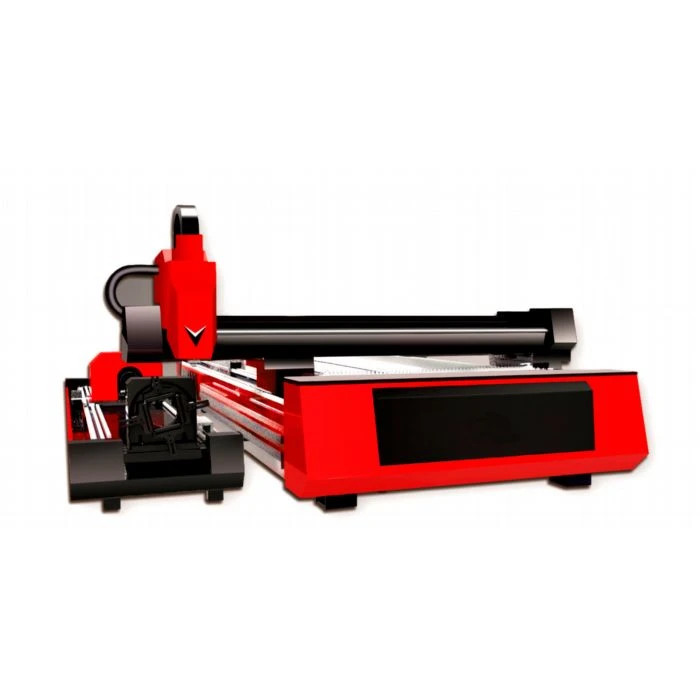

لیزر کاٹنے والی مشین کا نظام عام طور پر ایک لیزر جنریٹر ، ایک (بیرونی) بیم ٹرانسمیشن جزو ، ایک ورک بینچ (مشین ٹول) ، ایک مائکرو کمپیوٹر عددی کنٹرول کابینہ ، ایک کولر ، اور ایک کمپیوٹر (ہارڈ ویئر اور سافٹ ویئر) پر مشتمل ہوتا ہے۔
1) مشین ٹول کا اہم مشین حصہ: لیزر کاٹنے والی مشین کا مشین حصہ ، مکینیکل حصہ جو X ، Y ، اور Z محور کی نقل و حرکت کو سمجھتا ہے ، بشمول کاٹنے والے پلیٹ فارم۔ یہ کام کے ٹکڑے کو کاٹنے کے لیے استعمال کیا جاتا ہے اور اسے کنٹرول پروگرام کے مطابق صحیح اور درست طریقے سے منتقل کیا جا سکتا ہے ، جو عام طور پر ایک سرو موٹر سے چلتا ہے۔
2) لیزر جنریٹر: ایک آلہ جو لیزر لائٹ سورس پیدا کرتا ہے۔ لیزر کاٹنے کے مقصد کے لیے ، سوائے چند مواقع کے جہاں YAG ٹھوس ریاستی لیزر استعمال کیے جاتے ہیں ، ان میں سے بیشتر CO2 گیس لیزرز استعمال کرتے ہیں جن میں اعلی برقی آپٹیکل تبادلوں کی کارکردگی اور زیادہ پیداوار کی طاقت ہوتی ہے۔ چونکہ لیزر کاٹنے کے لیے اعلی بیم کے معیار کی ضرورت ہوتی ہے ، لہذا تمام لیزرز کاٹنے کے لیے استعمال نہیں کیے جا سکتے۔ گاوسی موڈ 1500W سے کم ، کم آرڈر موڈ کاربن ڈائی آکسائیڈ لیزرز 100W-3000W ، اور ملٹی موڈ 3000W سے اوپر کے لیے موزوں ہے۔
3) بیرونی آپٹیکل راستہ: ریفریکٹیو آئینہ ، جو مطلوبہ سمت میں لیزر کی رہنمائی کے لیے استعمال ہوتا ہے۔ بیم کے راستے کو خراب ہونے سے روکنے کے لیے ، تمام آئینوں کو ایک حفاظتی کور سے محفوظ کیا جانا چاہیے ، اور لینس کو آلودگی سے بچانے کے لیے ایک صاف مثبت پریشر حفاظتی گیس متعارف کرائی جانی چاہیے۔ لینس کا ایک سیٹ اچھی کارکردگی کے ساتھ ایک بیم پر توجہ مرکوز کرے گا جس کا کوئی زاویہ نہیں ہے اور وہ ایک چھوٹی سی جگہ پر ہے۔ عام طور پر ، 5.0 انچ کی فوکل لمبائی والا لینس استعمال کیا جاتا ہے۔ 7.5 انچ کا لینس صرف موٹی میٹریل> 12 12mm کے لیے استعمال ہوتا ہے۔
4) عددی کنٹرول سسٹم: X ، Y ، Z محور کی نقل و حرکت کو سمجھنے کے لیے مشین ٹول کو کنٹرول کریں ، اور لیزر کی آؤٹ پٹ پاور کو بھی کنٹرول کریں۔
5) ریگولیٹڈ پاور سپلائی: لیزر ، سی این سی مشین ٹول اور پاور سپلائی سسٹم کے درمیان جڑا ہوا ہے۔ بیرونی پاور گرڈز سے مداخلت کو روکنے میں بنیادی طور پر کردار ادا کریں۔
6) سر کاٹنا: اس میں بنیادی طور پر حصوں جیسے گہا ، فوکسنگ لینس ہولڈر ، فوکسنگ لینس ، کیپسیٹیو سینسر اور معاون گیس نوزل شامل ہیں۔ کٹنگ ہیڈ ڈرائیونگ ڈیوائس پروگرام کے مطابق Z محور کے ساتھ چلنے کے لیے کاٹنے والے سر کو چلانے کے لیے استعمال کیا جاتا ہے ، اور یہ ایک امدادی موٹر اور ایک سکرو یا گیئر اور دیگر ٹرانسمیشن پرزوں پر مشتمل ہوتا ہے۔
7) آپریٹنگ ٹیبل: پورے کاٹنے والے آلے کے کام کرنے کے عمل کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے۔
8) واٹر چلر: لیزر جنریٹر کو ٹھنڈا کرنے کے لیے استعمال کیا جاتا ہے۔ لیزر ایک ایسا آلہ ہے جو برقی توانائی کو ہلکی توانائی میں تبدیل کرتا ہے۔ مثال کے طور پر ، CO2 گیس لیزر کی تبدیلی کی شرح عام طور پر 20٪ ہے ، اور باقی توانائی گرمی میں تبدیل ہوتی ہے۔ ٹھنڈا پانی اضافی حرارت کو دور کرتا ہے تاکہ لیزر جنریٹر کو عام طور پر کام کرتا رہے۔ چلر بیرونی لائٹ پاتھ ریفلیکٹر اور مشین ٹول کے فوکسنگ آئینے کو ٹھنڈا کرتا ہے تاکہ مستحکم بیم ٹرانسمیشن کوالٹی کو یقینی بنایا جاسکے اور حد سے زیادہ درجہ حرارت کی وجہ سے لینس کو خراب یا ٹوٹنے سے مؤثر طریقے سے روکا جاسکے۔
9) گیس سلنڈر: لیزر کاٹنے والی مشین کام کرنے والی درمیانی گیس سلنڈر اور معاون گیس سلنڈر سمیت ، صنعتی گیس کو لیزر آسکیلیشن کے لیے استعمال کرتی ہے اور کاٹنے والے سر کے لیے معاون گیس فراہم کرتی ہے۔
10) ایئر کمپریسر ، ایئر سٹوریج ٹینک: کمپریسڈ ایئر فراہم اور اسٹور کریں۔
11) ایئر کولنگ ڈرائر ، فلٹر: لیزر جنریٹر اور بیم پاتھ کو صاف اور خشک ہوا کی فراہمی کے لیے استعمال کیا جاتا ہے تاکہ راستہ اور عکاس عام طور پر کام کرتا رہے۔
12) وینٹیلیشن ڈسٹ کلیکٹر: پروسیسنگ کے دوران پیدا ہونے والا دھواں اور دھول نکالیں ، اور فلٹرنگ ٹریٹمنٹ کریں ، تاکہ راستہ گیس خارج ہونے سے ماحولیاتی تحفظ کے معیارات پر پورا اترے۔
13) سلیگ ڈسچارج مشین: پروسیسنگ کے دوران بچا ہوا اور سکریپ نکالیں۔
